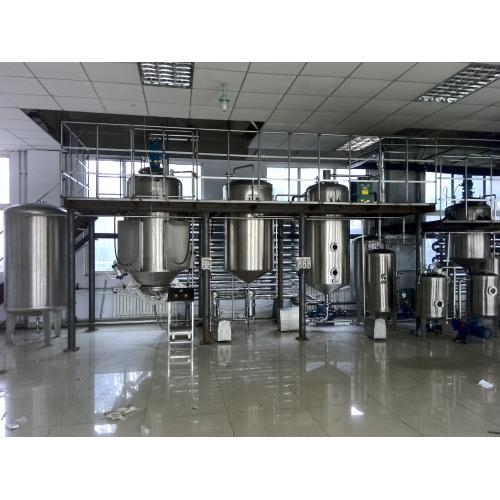

[新品] 中试型管道式超声波提取及低温浓缩成套设备(SHGDC-TQ)

中试型多功能超声波提取、浓缩机组产品介绍：
    本产品是公司生产制造的中药和天然产物中试型提取浓缩设备系列之一，主要用于试验研究从植物药材、动物药材中提取中药和天然产物，是医药科研院所、大学以及制药企业理想的、进行中型试验的提取机组。
  中试型机组是为生产型机组配套的提取机组。由于两者配备的超声波提取管在结构型式和规格尺寸上相同和近似，而且具有相同的控制功能，因此所取得的试验数据对应用生产型连续化管道式多功能超声波提取机组设备进行生产提取具有确实和实际的指导意义。

第二篇：中试型多功能超声波提取、浓缩机组产品特点：
1、  集超声、低温浸提、热回流等多种提取方法于一体；
2、 提取温度从低温到高温可调、可监、可控；
3、  配备搅拌器，保证药材和提取溶媒的均匀混合；
4、全密封防爆，可使用水、乙醇、石油醚等各种溶媒；（电气控制柜不防爆，需隔离放置）
5、 超声（26kHz）超声功率输出，为多方面地研究超声这一新技术提供了技术保证。
6、 药材原料进料口采取快开门型式，方便进出料；全玻璃视窗结构，可以清晰地观测提取管内的工作运行情况。
7、 可整管和半管提取，有效节约试验成本。
8、先进的电气操作控制，简单直观明了。





第三篇：产品规格型号

表1.1：中试型超声波多功能提取机组部分常规规格型号和参数：

型号规格(SHGDC-TQ/)		ZS/6	ZS/5	ZS/4		ZS/3
提取管	管径(mm)	Φ600	Φ500	Φ400		Φ300
	容积 （整管/半管）	110/55 (升)	80/40 (升)	50/25 (升)		30/15 (升)
超声	功率(w±10%)	1800	1700	1600		1500
	频率(kHz)	26kHz频段，频段有±3kHz调节
搅拌器	功率(kw)	0.75kw电机		0.75kw电机
	转速(r/min)	3～16r/min可调，变频器调节
提取溶媒储液罐容积(升)		165	120	75		45
提取药液储液罐容积(升)		165	120	75		45
加料筒(升)		16
药液泵	功率(kw)	0.75kw电机		0.75kw电机
	流量(L/h)	1000		1000
电加热器	功率(kw)	9.0		6.0
	容积(升)	60		40
过滤器	型式	筒式网袋/筒式滤芯
	流量(kg/h)	400～500
	过滤精度（微米）	135～0.1
阀门、管线、管件	Φ19～Φ40mm	快接式、不锈钢卫生级，内外抛光
材质		接触药液的所有部件全部为sus304不锈钢 客户可选择sus321/316L。
使用电源		380V/50Hz
设备整体外形尺寸		1750x1000x2400			1650x930x2300

图1：系统构成、操作使用流程示意图及简要说明：
