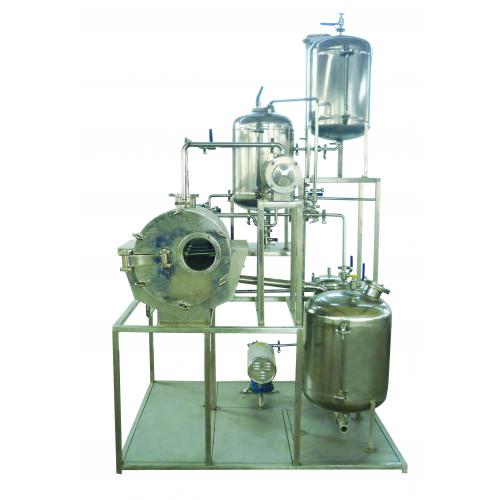

系列中试型超声波提取机组简介
产品简介
HTTQ/ZS中试型超声波提取机，是生产型超声波提取设备的缩小版，两者在工艺流程、结构形式上相同或相近，因此所取得的试验数据对产生型超声波提取设备进行生产提取具有指导、产考价值。
系统构成
本成套设备以超声波提取器、溶媒储液罐、电加热器、要液泵、流量计、带药储液罐、提取药液过滤器、有机溶媒冷凝器等组成，配置温控系统、流量控制系统、超声功率控制以及超声频率控制系统。
设备特点
超声波频率（20-80KHZ双频可选），超声功率可调，能满足各种有效药物成分提取的需要。
超声波技术使提取时间大大缩短，提取率显著提高。
可常温、低温提取，降低能耗
超声波提取器采取全密封防爆，适用与各种无机、有机提取溶媒。
超声波提取器内配备搅拌器，保证提取的均一性。
带有药液过滤系统，提取的药液可直接进入下一步的工艺。
接触药液的所有部件均为SUS304不锈钢材质
配备CIP系统，方便整套成套设备各个部件的清洗清理。
可根据客户要求订做
适用范围
本套设备主要用于医药科研院所、制药企业等对各种动植物药材提取中药和天然产物，是中型试验的理想提取成套设备。
规格型号和技术参数
|
型号规格
|
超声波提取器
|
搅拌器
|
药液泵
|
过滤器
|
|
管径
(mm)
|
容积
(L)
|
功率
(w)
|
功
率
|
流
量
|
形
式
|
流
量
|
过滤
精度
|
|
HTTQ/ZS/4
|
400
|
50
|
2000
|
0.7KW防爆
电机
|
0.55KW防爆
电机
|
1200（L）
|
筒式袋式
|
400-500（kg/h）
|
135-0.1（um）
自选
|
|
HTTQ/ZS/5
|
500
|
80
|
3000
|
|
HTTQ/ZS/6
|
600
|
110
|
3500
|
规格型号和技术参数：
|
型号规格
|
HT/6
|
HT/5
|
HT/4
|
HT/3
|
|
提取管
|
管径（mm）
|
￠600
|
￠500
|
￠400
|
￠300
|
|
容积（整管/半管）
|
84/42(升）
|
6030（升）
|
3618（升）
|
2010（升）
|
|
超声
|
功率（W±10%)
|
1440
|
1440
|
1080
|
1080
|
|
频率（KHZ）
|
26、70KHZ两个频段，每个频段有±3KHZ调节
|
|
搅拌器
|
功率（KW）
|
0.75KW防爆电机
|
0.55KW防爆电机
|
|
转速（r/min)
|
3—6r/min可调，变频器调节
|
|
提取溶媒储液罐容积（升）
|
126
|
90
|
56
|
30
|
|
提取药液储液罐容积（升）
|
126
|
90
|
56
|
30
|
|
加料桶（升）
|
15
|
|
药液循环泵
|
功率（KW）
|
0.75KW防爆电机
|
0.55KW防爆电机
|
|
流量（L/h)
|
1000
|
1000
|
|
温度调节循环泵
|
功率（KW）
|
0.75KW防爆电机
|
0.55KW防爆电机
|
|
流量（L/h)
|
1000
|
1000
|
|
电加热器
|
功率（KW）
|
9.0
|
6.0
|
|
容积（升）
|
60
|
40
|
|
过滤器
|
型式
|
筒式网袋/筒式滤芯
|
|
流量（KG/h)
|
400—500
|
|
过滤精度（微米）
|
135—0.1
|
|
阀门、管线、管件
|
￠19—￠40mm
|
快装式、不锈钢卫生间，内外抛光
|
|
材质
|
接触药液的所有部件全部为sus304不锈钢客户可选择sus321/316L
|
|
使用电源
|
380V/50HZ
|
|
设备整体外形尺寸
|
1900x900x2600
|
1800x800x2500
|
会员服务
供应商参考报价：面议
