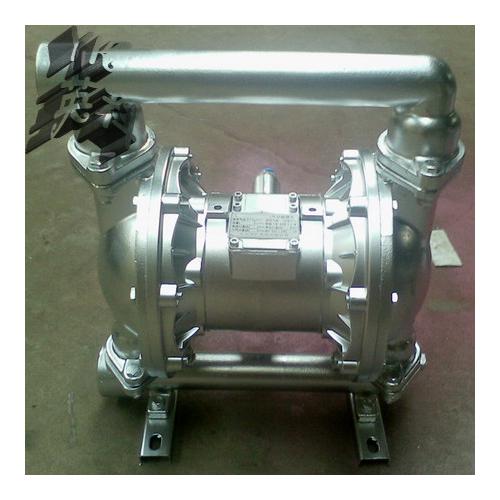

QBY-K内置式气动隔膜泵

QBY-K内置式气动隔膜泵特点 1、气动隔膜泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全； 2、可输送较粘的液体(粘度在1万厘泊以下)； 3、不必用电．在易燃、易爆场所使用安全可靠； 4、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到执行机构，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降； 5、流动宽敞，通过性能好．允许通过***大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 6、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar； 7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行； 8、可以浸没在介质中工作； 9、扬程、流量可通过气阀开度实现无级调节(气压调节在1～7bar之间)： 10、气动隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是隔膜泵***大特点。 QBY-K内置式气动隔膜泵工作原理图 QBY-K内置式气动隔膜泵技术性能 名 称 型 号 进出口径(mm) 流量 (m3/h) 扬程 (m) 吸程 (m) ***大允许通过颗粒φ(mm) ***大供气压(kgf/cm2) 气 动 隔 膜 泵 QBY-K-10 10 0.8 50 5 1 2-7 QBY-K-15 15 1 50 5 1 2-7 QBY-K-25 25 2.4 50 7 2.5 2-7 QBY-K-40 40 8 50 7 4.5 2-7 QBY-K-50 50 12 50 7 8 2-7 QBY-K-65 65 16 50 7 8 2-7 QBY-K-80 80 24 50 7 10 2-7 QBY-K-100 100 30 50 7 10 2-7
