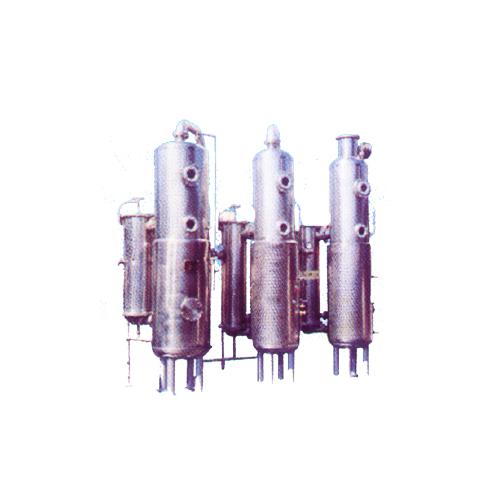

　WZI型外循环真空蒸发器，是一种在真空系统下操作的自然循环蒸发器。
　　WZI型有一效、二效、三效系列规格，另有Q型为强制未循环蒸发器。本器可广泛用于医药、食品、化工、轻工等行业的不或有机溶液的蒸发浓缩。特别适用于热敏性物料，（列如中药生产的不、醇提取液，抗生素发酵液、牛奶、果汁等），在真空条件下进行低温连续浓缩，可确保产品质量。如需回收酒精，并提高酒精浓度，我厂开发外加热蒸发酒精回收及精馏装置，详情可来电询问。

主要技术参数

序号	项目	单位	WZI-2000型	WZI-1500型	WZI-1000型	WZI-7500型	WZI-500型	WZI-250型
1	蒸发量	kgH2/h	2000-2200	1500-1700	1000-1200	750-800	500-600	250-300
2	罐内真空度	Pa	-90000	-90000	-9000	-90000	-90000	-90000
3	加热面积	m2	22	17.6	11	8	5.4	3.0
4	蒸汽压力	MPa（表压）	0.05-0.2	0.05-0.2	0.05-0.2	0.05-0.2	0.05-0.2	0.05-0.2
5	耗气量	kg/h	2000-2200	1500-1700	1100-1200	700-800	550-600	300-350
6	冷却水压力	MPa（表压）	0.25-0.3	0.05-0.3	0.25-0.3	0.25-0.3	0.25-0.3	0.25-0.3
7	加热器直径	mm	Φ600	Φ500	Φ400	Φ400	Φ300	Φ200
8	蒸发罐直径	mm	Φ1400	Φ1200	Φ1000	Φ950	Φ800	Φ500
9	捕液器直径	mm	Φ650	Φ550	Φ500	Φ400	Φ400	Φ300
10	加热器重量	kg	980	685	505	400	300	188
11	蒸发罐重量	kg	1100	840	580	450	320	175
12	捕液器重量	kg		116	106	85	85	63
13	冷凝器直径	mm				Φ550	Φ400	Φ300
14	冷凝器重量	kg				1120	885	450
