配套设备包括：
消沫器、冷凝器、冷却器、过滤器、油水分离器、药液泵。
二、技 术 参 数(参考，客户可订制）
|
规格 型号
|
TQG-1200
|
TQG-2300
|
TQG-3200
|
TQG-6300
|
TQG-8500
|
TQG-11000
|
|
容 积(L)
|
1200
|
2300
|
3200
|
6300
|
8500
|
11000
|
|
罐内设计压力(Mpa)
|
|
|
0.09
|
|
|
|
夹层设计压力(Mpa)
|
|
|
0.3
|
|
|
|
压缩空气压力(Mpa)
|
|
|
0.6~0.7
|
|
|
|
加料口直径(mm)
|
400
|
400
|
400
|
500
|
500
|
500
|
|
加热面积(m2)
|
3.0
|
4.7
|
6.0
|
7.5
|
9.5
|
12
|
|
冷凝面积(m2)
|
4
|
4
|
5
|
5
|
8
|
10
|
|
冷却面积(m2)
|
1
|
1
|
1
|
2
|
2
|
3
|
|
过滤面积(m2)
|
3
|
3
|
3
|
5
|
5
|
6
|
|
排渣门直径(mm)
|
800
|
800
|
800
|
1000
|
1000
|
1000
|
|
减速机型号
|
BLD2-4-59
|
BLD3-4-59
|
BLD4-4-59
|
BLD7.5-5-59
|
BLD7.5-5-59
|
BLD11-5-59
|
|
电动机功率(Kw)
|
2
|
3
|
4
|
5.5
|
7.5
|
11
|
|
搅拌转速(rmp)
|
25
|
|
耗 能 (Kg/h)
|
245
|
345
|
345
|
645
|
7200
|
8500
|
|
设备重量 (Kg)
|
1800
|
2400
|
2400
|
3025
|
4030
|
6500
|
|
|
|
|
|
|
|
|
|
三、设备特性

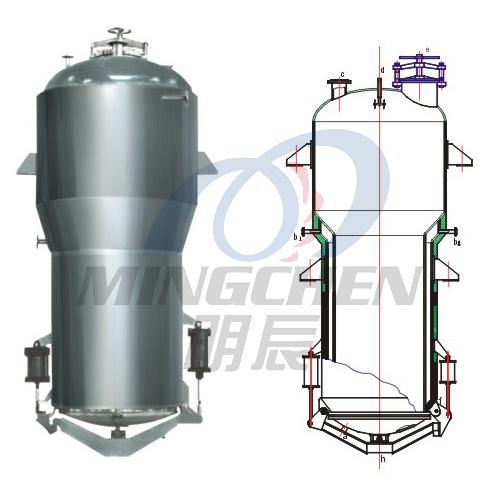

1.外形上大下小，呈蘑菇型。上大：沸腾缓冲空间大，不易跑料；下小：药液受热传递快，加热时间短，提取效率较高。2.出渣门采用普通双气缸启闭式或三气缸旋转式。旋转安全门采用单气缸启闭，双气缸旋转推动锁紧，斜面楔块自锁，彻底解决了因压缩空气气源压力不稳引起的渗漏或脱钩事故，使用安全系数高。3.出渣门上设有底部加热，使药材提取更加完全。一、产品用途：
四、结构与特点
l、下部底盖采用齿槽旋转，自锁装置。下盖先用气缸通过连接压紧，再用推拉连杆收斜形齿圈旋转底盖越垃越紧，此方式结构合理、受力均匀，经实验罐内压力达到0.3Mpa，无料液渗漏，安全可靠，操作方便．效率高
。底盖和出药液口的连接软管不再采用、采用底壁出液方式，保证安产。
2、罐体采用直筒型，下部增设下夹套．采用底壁出液方式：用泵从提取罐内罐肚中经过滤网抽出药液，再由底壁经过滤工作室内圆形管子喷射向上形成强制逆流循环
，这样推动药液从底部向上与药材充分磨擦洗脱，保持了高浓度梯度差，加快了提取速度，提高了效率。罐内药材松散后道工序出渣，特别方便。下部增设下夹套。使底部料液可完全充分到
加热，避免老式底部料液由于不能加热而提取不完全，罐体采用直筒型，使出渣更为方便。
3、罐内底部增设环形过滤网，增加了过滤网面积。过滤网面积为原老式提取罐的数倍，使滤网不易堵塞，并且采用此装
置不用搅拌浆，避免由于浆叶搅拌使药材纤维破坏，纤维碎片增多而使滤网、管于堵塞，同时用泵喷射向上强制逆流循环。起到了搅拌作用。
4、采月了强制压沫；压泡活动孔板固定在罐体上部内壁上。采月铰链活动板，加药材时将活动半盖向上打开，药材
加料完毕后将活动半盖向下盖住，解决了原老型提取罐提取轻浮药材时的药材、泡沫上升跑料现象及泡沫中夹带细小轻浮药材进入冷却器列管内形成管内堵塞现象，完全排除了这种情况。
