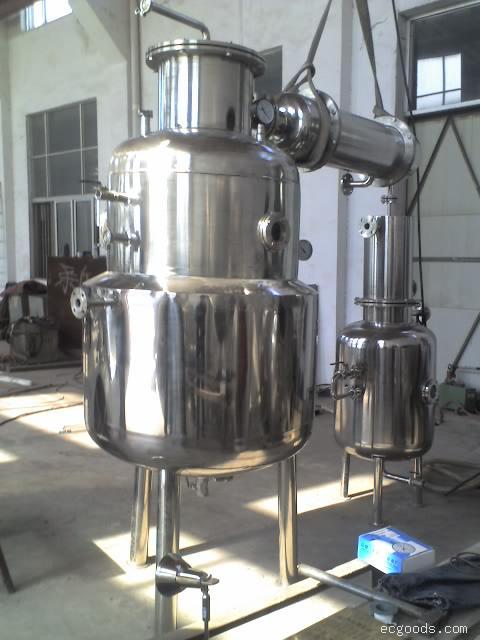

NZ真空减压浓缩罐

NZ型真空减压浓缩罐概述： ▲本设备适用于中药、食品、保健品等料液的真空浓缩、蒸馏酒精回收和简单的回流提取。特点： ▲该机可以称为一件完美的工艺品。全部采用不锈钢制作，配有自动喷淋清洗系统、自动上料、省时省力、功效高、质量好，确保生产过程，符合GMP质量标准。设备外饰抛光或哑光。根据客户要求，亦可同时提供真空刮板式浓缩器。构造： ▲本设备主要包括浓缩罐、***冷凝器、汽液分离器、第二冷凝器、冷却器、受液桶六个不锈钢部分组成。浓缩罐为夹套结构，冷凝器为列管式，冷却器为盘管式。原理： ▲物料可采用自流或真空抽入浓缩罐内，利用夹套通蒸汽进行加热，加料高度以达到罐体视镜中心为宜。上升的蒸汽由***冷凝器控制回流量，根据不同物罐内，对于工业溶剂（如酒精）经第二冷凝器和冷却器***后在受液槽取得。备注： ▲本设备可以常压或减压生产，可以间歇或连续生产。当连续生产连续进料时其进料管应加流量计。在连续减压生产过程中对浓缩罐出料要先使罐内恢复常压后方能出料。技术参数: 名称型号 50L 100L 200L 300L 500L 700L 1000L 2000L 蒸汽压力(Mpa) 0.15 0.15 0.15 0.15 0.15 0.15 0. 15 0.15 蒸汽能力(L) 20 40 60 80 100 130 160 350 加热面积(┫) 0.35 0.45 0.6 0.8 1.29 1.6 2.1 4.4 冷凝面积(┫) 1.2 107 2.4 3 3.2 3.5 4.5 9.3 冷却面积(┫) 0.25 0.35 0.45 0.77 0.8 0.85 1 1.8 受液器容积(L) 45 50 55 55 80 100 150 300 能耗(┧/h) 23 46 70 92 115 150 185 403 真空度(mmHg) 60 60 60 60 60 60 60 60 设备重量(┧) 200 280 380 430 630 720 980 1400 透料口直径(mm) Ø120 Ø150 Ø150 Ø150 Ø200 Ø200 Ø200 Ø250 外形尺寸(mm) 1220×600×2420 1350×750×2800 1500×800×2950 1520×850×3000 1900×1000×3620 2100×1300×3450 2200×1400×3520 3060×1700×4000
