外循环真空蒸发器(WZⅠ,WZⅡ,WZⅢ)

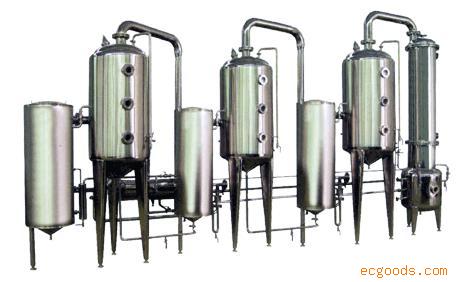

WZ型外循环式真空蒸发器

一、概述

WZ型外循环式真空蒸发器，是一种在真空状态下将热能转换为动能的自然循环型蒸发器，料液流速小于1m/s。

此产品系上海医药设计院华东经济技术协作开发公司根据国外引进的样机，进一上改进而设计的产品，并正式转让给我厂定点生产，单效共有五种规格，1999年通过江苏省医药总公司设备科技成果鉴定，WZ－1000型已向泰国、巴基斯坦出口。

二、原理

该装置主要由列管式加热器，蒸发罐，循环管及捕液器等组成，蒸发出的二次蒸汽经除沫和捕液器后被水力喷射泵喷水冷凝后带走。加热循环蒸发（约15-20分钟），达到浓度时开始连续出料，与此同时也连续进料，从而构成连续的真空浓液操作。
　　对于不易产生泡沫的料液蒸发，可省去捕液器。

三、用途

WZ型外循环式真空蒸发器既可在真空操作，也可常压下操作，用于多种工业中水或有机溶媒溶液的蒸发浓缩。料温能控制在≤60℃，浓缩比重可达d=1.25而管内不结垢，特别适用于热敏性物料（例如中药生产的水、醇提取液、抗生素、发酵液、牛奶、果汁等），在真空条件下进行低温连续浓缩，可确保产品质量。

主要技术参数

WZⅡ系列节能外循环真空浓缩器（能回收酒精）

一、用途

本设备适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、味精、乳品等热敏性物料的低温真空浓缩。用户可根据浓缩量大小，来选用技术参数中系列浓缩器。

二、特点和效益

1、本浓缩器采用二效同时蒸发，二次蒸汽得到充分利用，既节省了锅炉的投资，又节约能耗，能耗与单效浓缩器相比降低50%。按WZⅡ—1000与WZⅠ—1000单外效外循环蒸发器相比较，一年节约节省蒸汽3500吨，节约水9万吨，节电8万度。
2、本设备采用外加热自然循环与真空负压方式，蒸发速度快，浓缩比重大。液料在全密封中无泡沫浓缩，用本设备浓缩出来的药液，具有无污染，药味浓。清洗方便（打开加热器的上盖即可）；
3、本设备与液料接触部位均采用（0Cr19Ni9）不锈钢制成，符合GMP标准。加热器、蒸发器外加保温，保温层用花纹不锈钢薄板，设备在车间显得更为豪华美观。

型号		WZII500	WZII1000	WZII1500	WZII2000
蒸发量(kg/h)		500	1000	1500	2000
耗气量(kg/h)		250	500	750	1000
外形尺寸 长×宽×高（M)		4×1.5×3.3
