用途
■本设备主要适用于制药、化工、轻工等行业液体物料的浓缩蒸发,并可用于酒精等有机溶媒的蒸馏回收等工艺过程。
结构特点

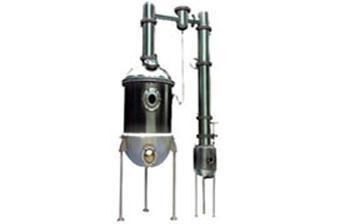

■本设备共有五个规格系列(见主要技术参数表),全部采用不锈钢材料制造,机构紧凑,型式美观,洁净耐用.主要包括浓缩罐,***冷凝器,气液分离器,第二冷凝器,冷却器受液槽六个部件.浓缩罐为夹套结构,冷凝器为列管式,冷却器为蛇管式.
工作原理
■ 物料可采用自流或真空抽入浓缩罐内,利用夹套通蒸汽进行加热,加料高度以达到罐体视镜中心为宜。上升的蒸汽由***冷凝器控制回流量,根据不同物罐内,对于工业溶剂(如酒精)经第二冷凝器和冷却器***后在受液槽取得。本设备可以常压或减压生产,可以间歇或连续生产。当连续生产连续进料时其进料管应加流量计。在连续减压生产过程中对浓缩罐出料要先使罐内恢复常压后方能出料。
技术参数
型号
项目
|
200
|
300
|
500
|
700
|
1000
|
容积(L)
|
200
|
300
|
500
|
700
|
1000
|
蒸汽压力(Mpa)
|
≤0.15
|
≤0.15
|
≤0.15
|
≤0.15
|
|
真空度(mmHg)
|
≤640
|
≤640
|
≤600
|
≤600
|
≤600
|
加热面积(m2)
|
0.8
|
1.1
|
1.45
|
1.8
|
2.3
|
冷凝面积(m2)
|
2.4
|
3.0
|
3.2
|
3.6
|
4.5
|
冷却面积(m2)
|
0.45
|
0.6
|
0.7
|
0.85
|
1.1
|
受液器容积(L)
|
60
|
76
|
100
|
125
|
140
|
外形尺寸L×W×H(m)
|
1700×800×2700
|
1700×1000×3400
|
2100×1200×3400
|
2400×1300×3400
|
2400×1300×3720
|

|
